Eaton DX系列

基本配置：

型号：Eaton DX系列
额定负载：
安装方式：便于安装

基本信息
产品性能
产品优势

1 ~ 20 kVA 绿色环保的电源保护方案 Eaton DX UPS 双变换在线式UPS以合理的成本保护关键任务不受停机、数据丢失和破坏的影响。双转换结构将整流器级和逆变器级合并在一起，从而将输出电力与所有输入异常隔离开来。

1. 特性

• 在线双转换结构保证了高可靠性 • 输入电压范围宽(110-296V)，适应恶劣的电力环境

• 冗余并机功能可将2台DX(6-20kVA)直接并联在一起，提供高可用性的冗余供电方案

• 输入功率因数校正(P.F. ≥0.98)功能提高能源的利用率，减少谐波干扰，提高与发电机的兼容性

• 可选SNMP通信，提供基于网络的远程监视

• 可扩展电池组的长延时机型，具有快速充电功能

• 电池供电冷启动，可用便携电源

• 直观的前面板用户界面，便于随时观察UPS的工作状况

• 随机赠送软件监视设备工作状况

2. 高性能、高可靠性

采用宽频调制(PWM)技术，为用户提供一个可给出完美正弦波输出的小型UPS。

3. 自动旁路

在过载或UPS故障情况下，自动将负荷转接到市电AC电源上。

4. 在线双变换结构

此结构将市电从AC转为DC，再从DC转回AC，有效消除了来自市电的各种干扰，提供了持续的高质量的电力供应。电池只在市电供电中断时作为后备电源使用。

5. 输入电压范围宽

输入电压范围很宽，达110-296V，可提高与发动机驱动型发电机组的兼容性，减少转换到电池电源的次数。只在严重的事件中才使用电池，使可用的备用时间达到更大，并延长电池的寿命。

6. 高级通信

配有一个RS232端口，方便将UPS连接到服务器，可用于本地监视。备选SNMP卡，用于网络管理。

监视软件可用于：

• 在出现电力事件或预定的条件时提示用户 • 自动关闭用户的服务器 • 远程监视控制UPS

7. 高性能电池充电器

内置大功率充电器： • 缩短电池充电时间 • 保护电池不因过度放电而损坏 • 通过校正功率因数防止对配电系统的干扰

8. 用电池冷启动

即使在市电停电时，此功能可确保您的应用设备无故障启动。

9. 备用时间从5分钟到数小时不等

可提供满负载5-8分钟的标准备用时间，以对应用设备进行保护。使用XL型号的设备，通过配备外部电池可得到数小时(可至8小时)的运行时间。

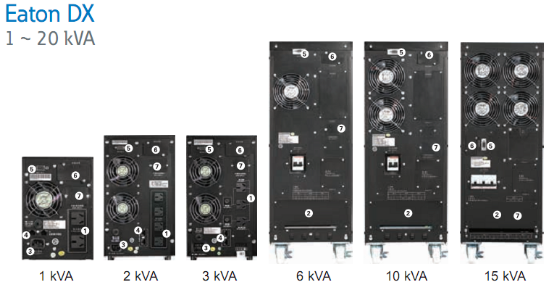

1. 输出插座 2. 输入/输出端子块 3. AC输入 4. 调制解调器浪涌保护 5. 标准RS232通信端口 6. 备选SNMP通信端口 7. 扩展电池插头座（仅XL型）技术规格 1000 2000 3000 6000 10000 1:1 10000 3:1 15000 3:1 20000 3:1 型号 EDX1000C EDX2000C EDX3000C EDX6000C EDX10000C - EDX1000CXL EDX2000CXL EDX3000CXL EDX6000CXL EDX10KCXL EDX10KCXL31 EDX15KCXL31 EDX20KCXL31 技术用微型控制器进行在线双转换 IGBT 输入 / 输出标称输入电压 220/230/240VAC 380/220 VAC三相标称输出电压 220/230/240VAC 380/220 VAC 三相输入电压范围 110-296V +20 / -25% 电池供电输出电压 220V 220V 频率 50/60Hz 数据线路保护包括用于电话 / 调制解调器 / 互联网线路浪涌保护的输入 / 输出插孔 - 输出插座(GB) 2 个 4个 3个(3K同时提供硬线端子) 硬线端子输入连接头可拆卸式36” IEC输入电缆（包括电缆）硬线端子电池电池类型密封型铅酸电池（12V） - 电池节数 3 8 8 20 20 电荷容量 8小时-恢复90%容量 - 电池监视电池更换指示器 - 电池供电启动不用接AC市电电源就可启动装置，可用作便携电源 - 用户界面可视显示在市电、电池、逆变器和旁路模式运行，并显示负荷/电池充电水平 - 报警控制声音和灯光电池模式运行、电池低电量、一般故障、过载、旁路控件开/关、自动启动、冷启动、蜂鸣器关通信 / 管理电源管理软件随机电源管理软件，存贮在CD上连接类型标准RS232 SNMP接口 SNMP卡(选件) 环境工作温度 0℃ ~ 40℃ 湿度 <95% 噪声等级 <45dB（LV 1K-1.5K） / <50dB（其它） <55dB - 标准认证 CE，UL（低压：仅适用于1K-3K），ISO 9001 尺寸和重量尺寸W x H x D mm 145x200x400 192x340x460 192 x 340 x 460 260 x 717 x 570 重量kg 14（XL: 7） 32（XL: 15） 35.5（XL: 16） 84（XL: 35） 93（XL: 38）（XL: 39）（XL: 55）相关服务两年质保期(含电池) 若产品(包括电池)出现故障，将执行标准调换程序。
